Yüksek basınç sıvısının bir deniz geçidi valfinin açılması ve kapanma kuvvetine etkisi, her deniz mühendisi, armatörü ve valf alıcısının anlaması gereken kritik bir yönüdür. Bir deniz geçidi valfi tedarikçisi olarak, yüksek basınç sıvıları ve kapı vanaları arasındaki etkileşimin valfin performansını ve operasyonel verimliliğini nasıl önemli ölçüde etkileyebileceğine tanık oldum.
Deniz Kapısı Vanalarını Anlamak
Yüksek basınç sıvısının etkisini araştırmadan önce, temel bir anlayışa sahip olmak önemlidir.Deniz kapısı valfi. Deniz kapısı valfi, deniz uygulamalarındaki sıvıların akışını kontrol etmek için kullanılan bir valf türüdür. Sıvı geçişine izin vermek veya engellemek için bir kapı kaldırarak veya indirerek çalışır. Bu valfler, su, yağ ve buhar gibi çeşitli sıvılar için gemi boru sistemlerinde yaygın olarak kullanılır.
Bir deniz kapısı valfının tasarımı, bir valf gövdesi, bir kapı, bir gövde ve bir kaputtan oluşan nispeten basittir. Kapı, akışı kontrol eden hareketli kısımdır ve tipik olarak paslanmaz çelik veya bronz gibi sert deniz ortamına dayanabilen malzemelerden yapılmıştır.
Yüksek basınç sıvı özellikleri
Deniz uygulamalarındaki yüksek basınç sıvıları, sıvı tipine ve çalışma koşullarına bağlı olarak farklı özelliklere sahip olabilir. Örneğin, yüksek basınçlı buhar yüksek bir sıcaklığa ve nispeten düşük yoğunluğa sahiptir, yüksek basınçlı deniz suyu yüksek yoğunluğa sahiptir ve aşındırıcı olabilir.
Sıvının basıncı çok önemli bir faktördür. Yüksek basınç sıvıları valf bileşenleri üzerinde önemli bir kuvvet uygular. Akışkan mekaniği prensiplerine göre, bir sıvının yüzeyde uyguladığı kuvvet, yüzeyin basınç ve alanı ile orantılıdır. Bir deniz kapısı valfi durumunda, yüksek basınç sıvısı kapı, valf koltuğu ve diğer iç bileşenlere etki eder.
Kapanış kuvveti üzerindeki etkisi
Yüksek basınç sıvısı koşulları altında bir deniz kapısı valfini kapatırken, yüksek basınç sıvısı gereken kapanış kuvvetini artırabilir. Kapı akışı engellemek için valf koltuğuna doğru hareket ettikçe, kapının yukarı akış tarafındaki sıvı basıncı bir direnç kuvveti yaratır.
Bu direnç kuvveti, kapı boyunca basınç farkından kaynaklanmaktadır. Sıvı basıncı ne kadar yüksek olursa, basınç farkı o kadar büyük olur ve bu nedenle kapıyı koltuğa doğru itmek için gereken kuvvet o kadar büyük olur. Bazı aşırı durumlarda, yüksek basınç sıvısı valfin manuel olarak kapatılmasını son derece zorlaştırabilir. Yüksek basınçlı buhar veya yağ kullanan büyük ölçekli deniz geçidi vanaları için, güç - destekli kapanış mekanizmaları gerekebilir.
Ayrıca, yüksek basınç sıvısı da kapının biraz deforme olmasına neden olabilir. Yüksek basınç kuvveti, eşit olmayan bir sızdırmazlık yüzeyine yol açabilecek kapının şeklini bozabilir. Bu eşit olmayan sızdırmazlık, sızıntıyı önlemede valfin etkinliğini azaltabilir.
Açılış kuvveti üzerindeki etkisi
Bir deniz geçidi valfinin açılış kuvveti de yüksek basınç sıvılarından etkilenir. Valfi açarken, kapının yukarı tarafındaki yüksek basınç sıvısı, kapıyı kapalı konumda tutma eğiliminde olan bir kuvvet oluşturur.
Sıvı basıncı bir kilitleme mekanizması görevi görür ve kapıyı kaldırmayı zorlaştırır. Kapanış işlemine benzer şekilde, gerekli açılış kuvveti doğrudan sıvı basıncı ve kapının alanı ile ilişkilidir. Buna ek olarak, kapı ve valf koltuğu arasındaki sürtünme de bir rol oynar. Yüksek basınç sıvısı, kapı ve koltuk arasındaki artan temas basıncı nedeniyle sürtünmeyi artırabilir.
Örneğin, yüksek basınçlı bir deniz suyu sisteminde, yüksek yoğunluklu deniz suyu, kapı ve koltuk arasında güçlü bir sürtünme kuvveti yaratabilir. Bu sürtünme kuvveti, sıvı basınç kuvveti ile birleştiğinde, açılış sürecini çok zorlaştırabilir.
Valf tasarımı ve malzeme seçimi üzerindeki etkisi
Yüksek basınç sıvısının açılış ve kapanma kuvveti üzerindeki etkisi, deniz geçidi vanalarının tasarımı ve malzeme seçimi üzerinde önemli bir etkiye sahiptir. Yüksek basınç koşullarını ele almak için valf tasarımcılarının aşağıdaki yönleri dikkate almaları gerekir:
Valf boyutu ve yapısı: Daha büyük vanalar, yüksek basınç kuvvetlerine dayanmak için daha sağlam yapılar gerektirebilir. Valf gövdesi ve gövde, açıklık ve kapanış kuvvetlerini deformasyon olmadan iletmek için yeterli mukavemetle tasarlanmalıdır.
Sızdırmazlık malzemesi: Kapı ve koltuk arasındaki sızdırmazlık malzemesinin yüksek basınç ve yüksek sürtünme koşullarına dayanabilmesi gerekir. Yüksek basınçlı buhar uygulamaları için grafit güçlendirilmiş kompozitler gibi malzemeler kullanılabilir. Yüksek basınçlı deniz suyu uygulamaları için, kauçuk kaplı metal veya özel alaşımlar gibi korozyona dayanıklı malzemeler tercih edilir.
Hareket mekanizması: Yüksek açılış ve kapanış kuvvetlerinin üstesinden gelmek için uygun çalıştırma mekanizmaları gereklidir. Elektrikli aktüatörler, hidrolik aktüatörler veya pnömatik aktüatörler, valfi düzgün bir şekilde çalıştırmak için gerekli gücü sağlayabilir.
Diğer deniz vanalarıyla karşılaştırma
Yüksek basınç sıvısının deniz geçidi vanaları üzerindeki etkisini, diğer deniz valf türleri ile karşılaştırmak da ilginçtir, örneğinDeniz Küresi ValfiVeDeniz kelebek valfi.

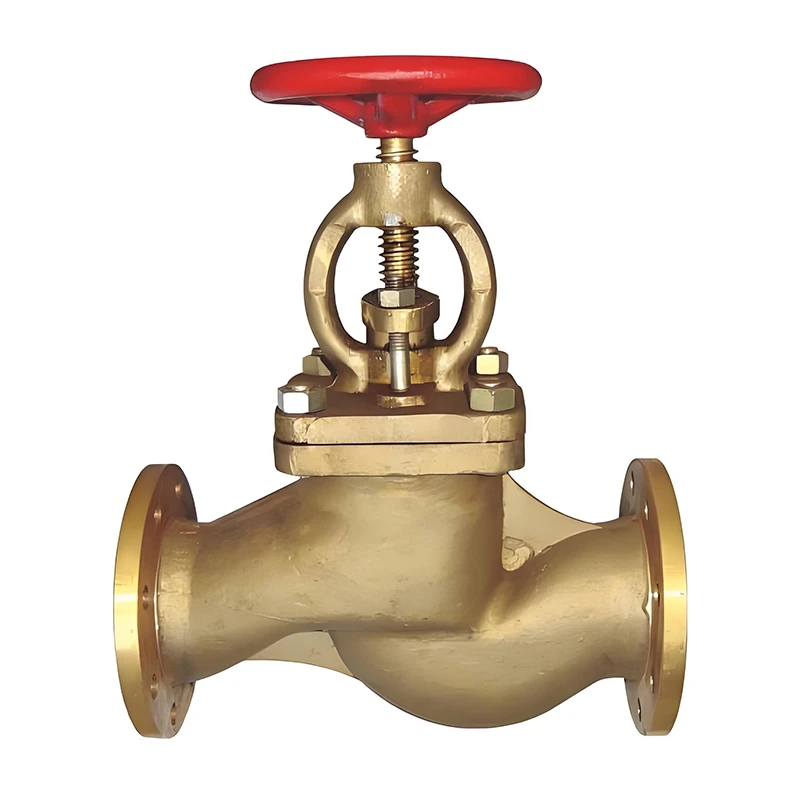

Bir deniz küre valfi farklı bir akış kontrol mekanizmasına sahiptir. Akış yönüne dik hareket eden bir disk kullanır. Yüksek basınç sıvısının, bir kapı valfine kıyasla kapanış ve açılış kuvvetleri üzerinde farklı bir etkisi olabilir. Bir küre valfinde, sıvı basıncı daha doğrudan disk üzerinde hareket edebilir ve sızdırmazlık ilkesi farklıdır.
Bir deniz kelebek valfi ise akışı kontrol etmek için dönen bir diske sahiptir. Yüksek basınç sıvısı diski döndürmek için gereken torku etkileyebilir. Bununla birlikte, nispeten basit yapısı nedeniyle, yüksek basınç sıvısının açık ve kapanma kuvvetleri üzerindeki etkisi bir kapı valfinden farklı olabilir.
Operasyonel düşünceler
Gemi operatörleri ve bakım personeli için, yüksek basınç sıvısının deniz geçidi vanalarının açılması ve kapanma kuvveti üzerindeki etkisini anlamak güvenli ve verimli çalışma için çok önemlidir.
Düzenli bakım esastır. Valf bileşenleri, yüksek basınç sıvısının neden olduğu aşınma ve hasar açısından incelenmelidir. Sürtünmeyi azaltmak için valf gövdesinin ve diğer hareketli parçaların yağlanması korunmalıdır.
Eğitim de gereklidir. Operatörler, yüksek basınçlı kapı vanalarının düzgün bir şekilde nasıl işleneceği konusunda eğitilmelidir. Vanaların açılmasında ve kapatılmasındaki potansiyel zorlukları anlamalı ve uygun çalıştırma mekanizmalarının nasıl kullanılacağını bilmeleri gerekir.
Etkiyi azaltmak için tasarım iyileştirmeleri
Yüksek basınç sıvısının açık ve kapanış kuvveti üzerindeki etkisini azaltmak için valf üreticileri sürekli olarak tasarım iyileştirmeleri üzerinde çalışıyor.
Bir yaklaşım dengeli kapı tasarımlarını kullanmaktır. Dengeli bir kapı, kapı boyunca basınç farkını azaltabilir, böylece açma ve kapanma sırasında direnç kuvvetini azaltabilir. Başka bir gelişme, gelişmiş sızdırmazlık teknolojilerinin kullanılmasıdır. Örneğin, bazı modern deniz geçidi vanaları, yüksek basınç koşullarına uyum sağlayabilen ve iyi bir contayı koruyabilen kendi kendini ayarlayan sızdırmazlık sistemlerini kullanır.
Çözüm
Sonuç olarak, yüksek basınç sıvısının bir deniz geçidi valfinin açılması ve kapanma kuvveti üzerindeki etkisi karmaşık ama önemli bir konudur. Bir deniz geçidi valfi tedarikçisi olarak, müşterilerimizin yüksek basınç sıvı uygulamalarıyla uğraşmada karşılaştıkları zorlukları anlıyoruz.
Yüksek basınç sıvısının etkisinin arkasındaki ilkeleri anlayarak, armatörler ve operatörler deniz geçidi vanalarını seçerken ve çalıştırırken daha bilinçli kararlar verebilir. Valf üreticileri ayrıca yüksek basınçlı deniz uygulamalarının gereksinimlerini daha iyi karşılamak için vanaların tasarımını ve performansını artırmaya devam edebilir.
Yüksek basınç sıvı koşullarını işleyebilen yüksek kaliteli deniz geçidi vanaları için pazardaysanız, size yardımcı olmak için buradayız. Uzman ekibimiz size valf seçimi, kurulum ve bakım konusunda profesyonel tavsiyelerde bulunabilir. Ayrıntılı bir tartışma için bizimle iletişime geçin ve deniz vanası ihtiyaçlarınız için en iyi çözümleri keşfetmek için.
Referanslar
- Munson, BR, Young, DF ve Okiishi, Th (2009). Akışkan mekaniğinin temelleri. John Wiley & Sons.
- Miller, DS (2003). Akış Ölçüm Mühendisliği El Kitabı. McGraw - Hill.
- ASME Kazan ve Basınçlı Kodu, Bölüm VIII, Bölüm 1. Amerikan Makine Mühendisleri Derneği.
